Divergencia y vorticidad
Término solenoidal

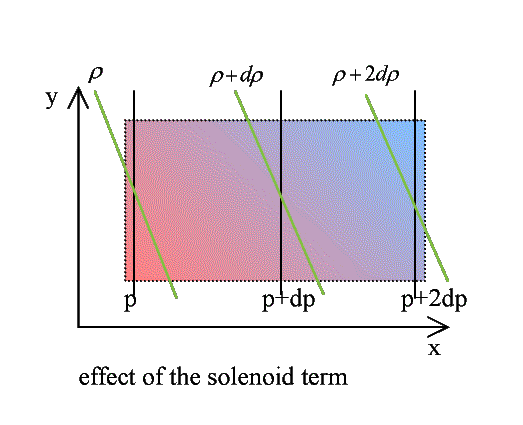

La siguiente figura muestra el efecto del término solenoidal.
Este término establece que se genera vorticidad cuando las isobaras no coinciden con las isostéricas (líneas de volumen específico constante). En la figura superior existe un gradiente de temperatura desde la esquina superior derecha (menor temperatura) hacia la esquina inferior izquierda (mayor temperatura), indicado por el gradiente de color. Al mismo tiempo existe un gradiente de presión desde la izquierda (menor presión) hacia la derecha (mayor presión). Esto conduce también a un gradiente de densidad. Las líneas de igual densidad se representan de color verde. Estas no coinciden con las líneas de igual presión. Como resultado, en el caso mostrado arriba, se genera vorticidad negativa.
